Este candeeiro de iluminação pública integrado SunplusPro IP66 oferece proteção de nível industrial, elevada eficácia do sistema e desempenho duradouro para projectos de iluminação exterior pesados. Substitui os antigos sistemas de descarga de alta intensidade com uma maior produção de lúmen por watt, menores exigências de manutenção e controlo ótico consistente; adequado para auto-estradas, portos, perímetros de estádios, grandes pátios e grandes corredores urbanos.

Principais atributos

Principais especificações técnicas e variantes

Abaixo estão as principais famílias de modelos e as opções típicas oferecidas para cada nível de potência.

• Modelos: SP-STR-500I, SP-STR-1000I, SP-STR-1500I

• Consumo de energia: 500 W, 1000 W, 1500 W nominal.

• Proteção contra a entrada: Caixa completa com classificação IP66; selada contra poeira e jactos de água potentes.

• Fonte de luz: LEDs multi-die de alta potência montados em PCBs de núcleo metálico ou em conjuntos de módulos.

• Saída de lúmen do sistema: Configurável; gamas típicas:

  • 500 W → 50.000-90.000 lúmens (dependendo do binning e da ótica)

  • 1000 W → 100.000-180.000 lúmens

  • 1500 W → 150.000-270.000 lúmens

• Eficácia do lúmen: 120-200 lm/W ao nível do sistema, dependendo da seleção da ótica e da corrente de acionamento. Os sistemas LED de nível DOE oferecem uma eficiência significativamente mais elevada do que as antigas lâmpadas HID.

• Temperatura de cor: Opções de 2700 K, 3000 K, 4000 K, 5000 K, 5700 K.

• CRI: Opções típicas CRI 70, CRI 80, CRI 90 opcional para projectos especiais.

• Condutor: Controlador de corrente constante programável; opções de escurecimento de 1-10 V, PWM DALI ou Zhaga disponíveis.

• Proteção contra sobretensões: SPD até 10 kV/20 kA (dependendo da especificação) disponível.

• Gestão térmica: Dissipador de calor integrado com alhetas de fluxo cruzado e junta de silicone.

• Materiais: Caixa em alumínio fundido, acabamento revestido a pó, vidro temperado ou lente de policarbonato temperado.

• Montagem: Braço de mastro, braço de suporte, adaptadores de deslizamento para vários tamanhos de mastro.

• Controlos: Fotocélula opcional, sensor de movimento, controlo remoto sem fios e gestão adaptativa do fluxo luminoso.

• Gama de temperaturas de funcionamento: Tipicamente -40°C a +50°C com opções de driver para ambiente elevado.

• Duração prevista: L70@50.000-100.000 horas, dependendo da corrente de acionamento e do ambiente térmico. As referências do DOE e da indústria registam longos períodos de vida dos LED com uma conceção térmica adequada.

Classificação do invólucro, conceção mecânica e ensaios de durabilidade

Explicação e significado do IP66
IP66 significa que a caixa oferece proteção à prova de pó e resistência a jactos de água potentes provenientes de qualquer direção. Este nível de proteção garante que os compartimentos ótico e elétrico não sofrem danos de entrada durante chuvas fortes ou quando sujeitos a limpeza a alta pressão. O código IP é uma classificação reconhecida internacionalmente e definida pelas normas IEC.

Resistência à corrosão e acabamento da superfície
As superfícies da caixa utilizam um pré-tratamento em várias fases antes do revestimento a pó para resistir à projeção salina costeira e à contaminação industrial. As ligas de alumínio fundido são escolhidas pela sua resistência e condução térmica. Os fixadores são em aço inoxidável; as juntas de silicone resistem aos raios UV e ao envelhecimento por ozono.

Estratégia de vedação
As costuras críticas utilizam juntas de silicone contínuas comprimidas por hardware cativo. As juntas entre a lente e a caixa utilizam vedantes de compressão que impedem a migração de humidade para o conjunto de LED e para a câmara do controlador. Os compartimentos selados separados para a ótica e a eletrónica tornam a manutenção no terreno mais segura e mais simples.

Impacto mecânico e classificação IK
As classificações IK opcionais para resistência ao impacto estão disponíveis para instalações onde o vandalismo, detritos voadores ou impacto acidental são um risco. O design mecânico equilibra o peso, a carga do vento e o acesso para manutenção.

Motor de luz, ótica, estratégia térmica e sistema elétrico

Arquitetura de motores ligeiros

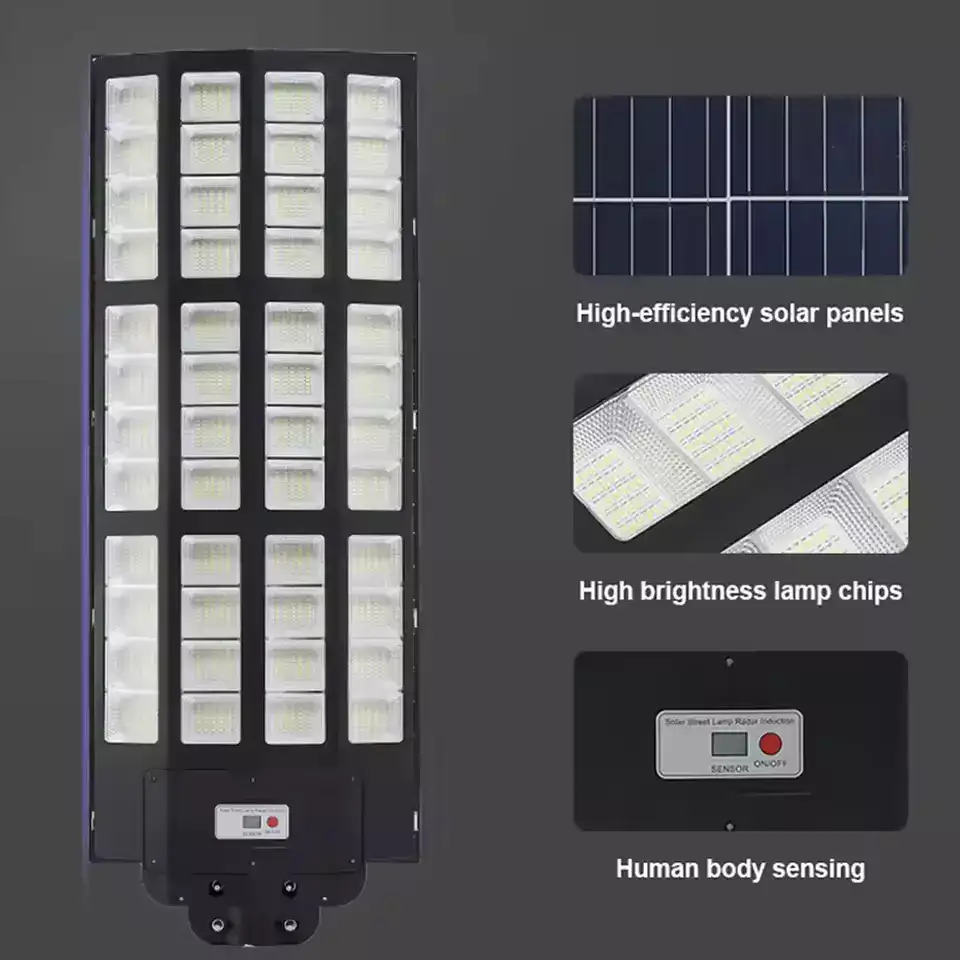

Os LEDs de alta potência são agrupados em módulos para simplificar a substituição e a condução térmica. Os módulos utilizam placas de circuito impresso com núcleo metálico para dissipar o calor e cada módulo tem regulação de corrente independente em projectos de elevada fiabilidade.

Sistema ótico
As ópticas secundárias moldadas por injeção de precisão ou as lentes de vidro temperado gerem a distribuição do feixe. Estão disponíveis distribuições simétricas e assimétricas para adaptar a luz às necessidades das auto-estradas, iluminação de áreas e perímetros. O controlo rigoroso do feixe reduz o desperdício de luz ascendente e a passagem de luz.

Gestão térmica
A resistência térmica da junção do LED ao ambiente é minimizada pela condução direta do calor para a caixa fundida. As aletas do dissipador de calor promovem a convecção. O design térmico adequado mantém as temperaturas da junção baixas, o que preserva o fluxo luminoso e retarda a depreciação do lúmen.

Protecções do condutor e eléctricas
O driver emprega regulação de corrente constante com protecções contra sobretensão, sobrecorrente e sobretemperatura. Muitos sistemas modernos incluem módulos de proteção contra picos de tensão e um tabuleiro de controlador substituível para manutenção no terreno. As interfaces de controlo de escurecimento (1-10 V, DALI ou sem fios) permitem uma gestão adaptativa do lúmen para reduzir o consumo de energia durante períodos de baixa procura. Os materiais do DOE destacam as vantagens energéticas das tecnologias LED e o papel dos controlos na obtenção de poupanças.

Métricas de desempenho: lúmenes, eficácia, cor e duração

Saída de lúmen e equivalência
Um LED integrado de 500 W com eficácia de sistema de 150 lm/W produzirá aproximadamente 75.000 lúmens. Historicamente, uma luminária de 500 W de sódio de alta pressão ou de metal-halogeneto produzia menos lux no centro do feixe e sofria uma maior depreciação do lúmen. Os LEDs mantêm a produção de forma mais consistente ao longo da vida útil. As comparações da indústria mostram que os sistemas LED podem superar as unidades HID em lúmens fornecidos por watt e em luz mantida ao longo do tempo.

Eficácia e poupança de energia
As poupanças de energia dependem dos sistemas de base, mas as substituições típicas de LED produzem uma redução de 40-70% no consumo de energia para uma iluminação mantida comparável. A adição de controlos aumenta ainda mais as poupanças.

Renderização de cores e CCT
As escolhas de campo entre CCT quente e neutro influenciam a visibilidade e a preferência da comunidade. Um CRI mais elevado melhora a discriminação das cores, reduzindo ligeiramente a eficácia luminosa. Os projectos municipais típicos utilizam 4000 K para um equilíbrio entre visibilidade e conforto.

Vida útil e manutenção do lúmen
L70 é uma métrica de vida útil comum. Com uma gestão térmica correta, os conjuntos de LED em luminárias exteriores robustas atingem normalmente L70 superiores a 50.000 horas. Correntes de acionamento mais baixas e temperaturas de junção mais frias prolongam a vida útil. Os recursos do DOE e os organismos da indústria da iluminação salientam a seleção de produtos com curvas de manutenção do lúmen documentadas.

Manutenção e custo total de propriedade
As luminárias LED reduzem a frequência de substituição das lâmpadas e diminuem os custos de mão de obra de manutenção. A câmara ótica selada e a elevada classificação IP reduzem as falhas relacionadas com a entrada de água durante tempestades ou lavagens.

Opções de instalação, montagem e controlo

Flexibilidade de montagem
A luminária suporta montagem no topo do poste e de entrada lateral com mangas adaptadoras ou encaixes deslizantes. O hardware de montagem inclui uma inclinação ajustável para uma mira precisa.

Ligações eléctricas
Os chicotes de ligação rápida pré-cablados aceleram a instalação. O compartimento selado do condutor mantém as terminações eléctricas protegidas da humidade e do pó.

Integração de controlos e redes
As opções incluem:

• Comutação por fotocélula para funcionamento noturno.

• Regulação da intensidade luminosa acionada por movimento para estaleiros e instalações industriais.

• Integração de nós sem fios para comissionamento remoto e controlo de grupo.

• DALI ou 0-10V para uma gestão centralizada da iluminação.
  Os controlos podem reduzir o consumo de energia e prolongar a vida útil dos componentes.

Colocação em funcionamento e operacionalidade
O design modular permite a troca de controladores sem perturbar o conjunto de LEDs. Os LEDs de diagnóstico e os nós de monitorização remota comunicam a corrente de funcionamento, a temperatura ambiente e os códigos de avaria.

Aplicações típicas e orientações de seleção

Locais de trabalho pesado e de grande procura

• Auto-estradas e estradas arteriais com faixas de rodagem largas.

• Terminais portuários e estaleiros de contentores onde o equipamento pesado provoca poeiras e pulverizações.

• Grandes parques de estacionamento e perímetros de aeroportos.

• Campus industriais com temperaturas ambiente elevadas.

Lista de verificação de seleção

1. Determinar a iluminação mantida necessária dos critérios de conceção.

2. Selecionar a distribuição do feixe adequado para iluminação de estradas ou de zonas.

3. Especificar a saída de lúmen incluindo valores de lúmen mantidos a correntes de acionamento alvo.

4. Confirmar o tipo de montagem mecânica e a carga de vento.

5. Verificar a classificação IP/IK para as condições do local.

6. Decidir sobre a arquitetura de controlo-célula fotoeléctrica simples ou controlo em rede completo.

Estes passos ajudam a adequar a seleção de equipamentos aos objectivos de desempenho e de ciclo de vida.

Conformidade, testes e garantia de qualidade

Normas e certificação
O fabrico segue as normas de segurança eléctrica e os requisitos EMC da indústria. As classificações IP seguem a classificação IEC 60529. Recomenda-se a realização de testes por terceiros relativamente ao desempenho fotométrico, térmico e de sobretensão.

Fotometria
Os relatórios fotométricos independentes LM-79 validam a saída de lúmen, a eficácia e a distribuição. Os relatórios de manutenção do fluxo luminoso (testes LM-80 e subsequentes projecções TM-21) apoiam as reivindicações de vida útil.

Ensaios ambientais
Os testes de névoa salina, ciclos térmicos e vibração validam a durabilidade. A verificação IP66 confirma a resistência a jactos pesados e à entrada de pó.

Controlo de qualidade
A rastreabilidade do fornecedor para LEDs e controladores, a inspeção do material recebido e os procedimentos de queima reduzem as falhas no início da vida útil.

Considerações sobre logística, embalagem, garantia e custo do ciclo de vida

Embalagem
Os aparelhos são enviados em caixas de cartão reforçadas com berços de espuma. Os componentes sensíveis (controladores, sensores) são embalados para evitar danos por choque.

Garantia e pós-venda
A garantia padrão varia de 3 a 7 anos. Garantias alargadas disponíveis com contratos de assistência. Os termos da garantia cobrem geralmente defeitos do controlador e do módulo LED em funcionamento normal.

Análise do custo do ciclo de vida (exemplo)
Ao comparar um sistema LED de 500 W com uma linha de base HID equivalente de 500 W:

• Eletricidade: O LED consome menos energia com uma iluminação comparável.

• Peças de substituição: Os sistemas LED reduzem as mudanças de lâmpadas e as substituições de balastros.

• Trabalho: A redução do trabalho em escada e das interrupções reduz os custos de manutenção.

• Custo atual líquido: O custo inicial mais elevado é frequentemente compensado pelo retorno do investimento em 3-6 anos, dependendo das horas de funcionamento e do custo da energia.

Os materiais do DOE e as comparações com a indústria explicam as vantagens energéticas e de manutenção que suportam os benefícios do custo do ciclo de vida.

Resumo comparativo em relação aos sistemas HID convencionais

• Eficiência energética: O LED ganha com maior lm/W e capacidade de controlo.

• Qualidade da luz: Os LEDs proporcionam uma melhor uniformidade e tempos de arranque mais rápidos.

• Manutenção: Os sistemas LED reduzem a manutenção do ciclo de vida.

• Custo inicial: A HID pode ter um custo de instalação inicial mais baixo, mas um custo total mais elevado ao longo do tempo.

• Impacto ambiental: Os LEDs reduzem as emissões relacionadas com a energia e evitam materiais HID como o mercúrio.

Quadro de especificações (conciso)

Perguntas frequentes (FAQs)

Q1. O que significa IP66 para equipamentos de exterior?
A: A classificação IP66 indica proteção total contra a entrada de poeiras e resistência a jactos de água potentes de qualquer ângulo. Esta classificação protege os componentes ópticos e electrónicos internos durante chuva intensa e limpeza a alta pressão.

Q2. Um LED de 500 W pode substituir totalmente um HID de 500 W numa autoestrada?
A: Um LED de 500 W pode substituir um HID de 500 W se os parâmetros de projeto corresponderem ao lux e à distribuição mantidos. Muitas vezes, os LEDs de substituição fornecem uma luz igual ou melhor, consumindo menos energia. Verifique os ficheiros fotométricos para garantir um desempenho equivalente da classe de estrada.

Q3. Quanto tempo durará a iluminação pública LED?
A: Com uma conceção térmica adequada e uma corrente de acionamento moderada, espera-se que a vida útil da L70 exceda as 50.000 horas. A vida útil exacta depende da temperatura ambiente e do ciclo de funcionamento. Os dados dos testes LM-80 e as projecções TM-21 suportam as estimativas de vida útil.

Q4. Que controlos estão disponíveis?
A: São comuns as fotocélulas, a regulação de intensidade 0-10V ou DALI, os sensores de movimento e os nós de rede sem fios. Os controlos reduzem a energia durante os períodos de pouco tráfego e prolongam a vida útil dos componentes.

Q5. O aparelho pode ser reparado no terreno?
A: Sim. Os tabuleiros de controladores modulares e os módulos ópticos substituíveis permitem que os técnicos troquem rapidamente as peças sem terem de substituir todo o equipamento.

Q6. Que análises ambientais devo solicitar?
A: Fotométrico LM-79, manutenção do lúmen LM-80, teste de entrada de IP, pulverização de sal e ciclo térmico para locais costeiros ou industriais, e teste de picos de tensão para áreas propensas a transientes.

Q7. Como é que a depreciação do lúmen se compara com a HID?
A: Os sistemas LED mantêm uma maior porção da luz inicial ao longo do tempo. As lâmpadas HID podem perder uma produção significativa nos primeiros milhares de horas, enquanto a depreciação do lúmen dos LED é mais lenta com uma gestão térmica adequada.

Q8. Quais são as considerações típicas de montagem e de carga de vento?
A: Escolha um suporte de montagem e um design de poste adequados às velocidades de vento locais. O peso da luminária e a área projectada são importantes; confirme as cargas de momento e de corte no cálculo estrutural.
